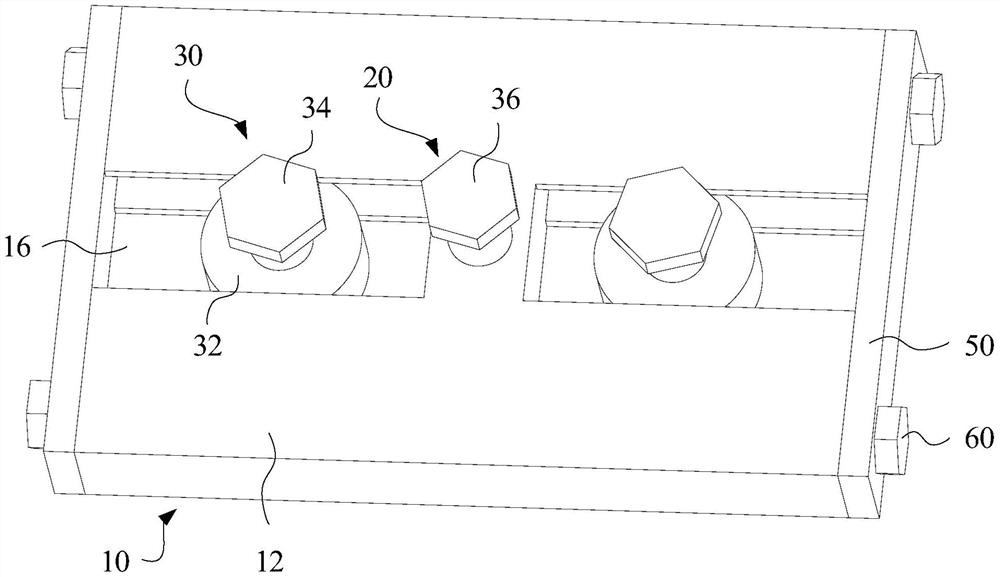

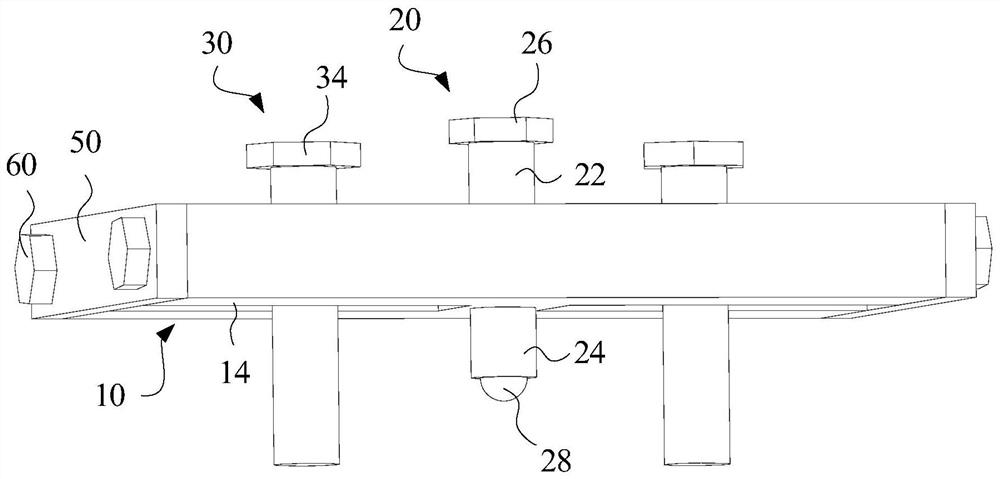

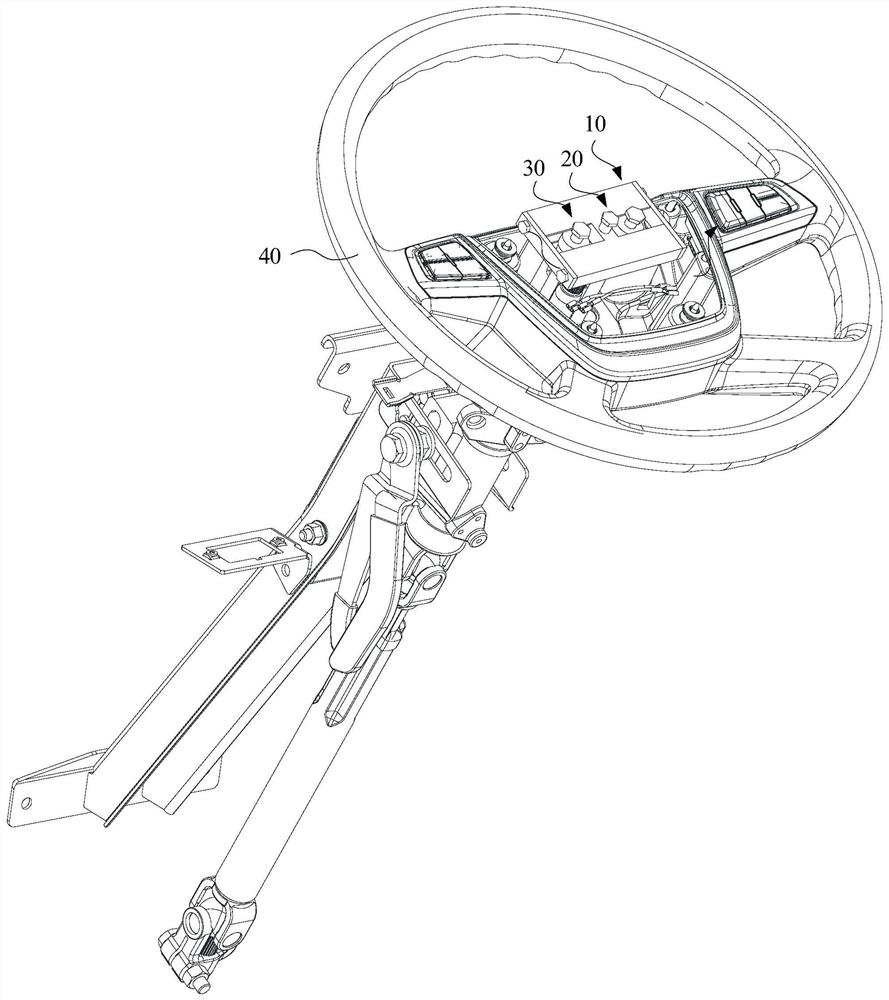

图1为本申请一实施例中方向盘拆卸工具的结构示意图；图2为图1所示实施例中方向盘拆卸工具在另一视角下的结构示意图；图3为本申请一实施例中方向盘拆卸工具和方向盘的装配示意图。

参阅图1-3，本申请一实施例中提供的方向盘拆卸工具，用于将方向盘从转向柱上拆卸。该方向盘拆卸工具包括连接座10、抵推件20和定位机构30。

连接座10具有在第一方向相背离的第一侧12(见图1)和第二侧14(见图2)、以及贯穿第一侧12和第二侧14的第一螺纹孔。如图2所示，抵推件20包括第一螺纹部22和延伸部24，第一螺纹部22与第一螺纹孔螺纹连接，延伸部24固定连接于第一螺纹部22穿出至第二侧14的一端，以与转向柱相抵。定位机构30设置于连接座10，且定位机构30在与第一方向垂直的平面上相对连接座10的位置可调节，定位机构30位于第二侧14的端部用于与方向盘40连接。

需要说明的是，方向盘40设有内花键孔，转向柱的一端与该内花键孔配合连接，上述拆卸工具适配于方向盘40时，第一方向为与方向盘40的内花键孔的轴线平行的方向。

上述方向盘拆卸工具，在实际使用过程中，将定位机构30与方向盘40固定连接，抵推件20与转向柱伸出方向盘40的一端相抵。由于抵推件20通过第一螺纹部22螺纹连接于第一螺纹孔，当抵推件20旋转时，抵推件20能够相对连接座10沿第一方向移动。当定位机构30与方向盘40固定连接之后，可通过旋转抵推件20，使得抵推件20朝向转向柱移动直至延伸部24与转向柱相抵，随着继续旋转抵推件20，使得与抵推件20螺纹连接的连接座10受到朝向远离转向柱方向的作用力，此时，由于连接座10通过定位机构30与方向盘40连接，使得方向盘40也受到该作用力。当该作用力大于方向盘40与转向柱之间的摩擦力时，方向盘40与转向柱之间产生相对运动，从而使方向盘从转向柱上拆下。

此外，设置定位机构30在与第一方向垂直的平面上相对连接座10的位置可调节，使得定位机构30与抵推件20之间的距离可调节。可以理解的是，方向盘40具有用于与定位机构30连接的连接处。在使用方向盘拆卸工具时，使抵推件20位于可与转向柱相抵的适当位置，通过调节定位机构30相对连接座10的位置，使定位机构30与方向盘40的连接处的位置对应，从而与方向盘40适配连接。如此，使得定位机构30可适用于与不同型号的方向盘40连接，提高了方向盘拆卸工具的通用性。

可以理解的是，第一螺纹孔贯穿第一侧12和第二侧14，以使抵推件20从第一螺纹孔中穿过，连接座10可沿第一螺纹部22的轴向产生与第一螺纹部22的相对位移。

进一步地，第一螺纹孔的轴线方向与第一方向平行，以使在抵推件20与转向柱相抵时，转动第一螺纹部22，此时施加于方向盘40的作用力与第一方向平行，即平行于转向柱一端的轴线和内花键孔的轴线方向，也即是将方向盘40从转向柱拆下时方向盘40的运动方向。如此，使拆卸过程省力高效。

一些实施例中，如图2所示，抵推件20还包括旋拧部26，旋拧部26固定连接于第一螺纹部22远离延伸部24的一端。在旋转抵推件20的过程中，通过向旋拧部26施加扭力使抵推件20旋转，从而便于操作。

在一个实施例中，旋拧部26的横截面被构造为呈六边形。可以理解的是，由于方向盘40与转向柱之间为过盈配合连接，需要向方向盘40上施加较大的作用力才能克服其与转向柱之间的摩擦力，因此，通过将旋拧部26的横截面构造为呈六边形，使抵推件20能适用于如扳手等常见的工具，使拆卸过程更省力。当然，在其它实施例中，旋拧部26也可设计为其它形状，只要能够与对应的工具匹配即可，在此不作限定。

可选地，延伸部24沿第一螺纹部22的轴向纵长延伸，且延伸部24的径向尺寸小于或等于第一螺纹部22的径向尺寸，使得在将抵推件20装配于连接座10的过程中，可将抵推件20从设有延伸部24的一端穿过第一螺纹孔。

进一步地，如图2所示，抵推件20还包括球体28，球体28被限位于延伸部24远离第一螺纹部22的一端，且球体28相对延伸部24可滚动。可以理解，在拆卸方向盘40的过程中，抵推件20与转向柱相抵，且抵推件20与转向柱之间存在较大的作用力，使得抵推件20转动时，抵推件20与转向柱之间的摩擦力较大。为此，在延伸部24一端设置球体28，当旋转抵推件20时，球体28与抵推件20和转向柱滚动连接，由于滚动连接比滑动连接的摩擦力小，使抵推件20受到的摩擦力减小，减少摩擦力造成的工件表面磨损，延长了方向盘拆卸工具的使用寿命。

在其中一个实施例中，球体28包括钢球。

一些实施例中，如图1所示，连接座10具有滑槽16，滑槽16沿与第一方向垂直的平面延伸，定位机构30滑动配合于滑槽16。通过设置定位机构30与滑槽16滑动配合，使定位机构30相对连接座10的位置方便调节。

具体地，如图1所示，定位机构30包括滑块32及定位件34，滑块32滑动配合于滑槽16，定位件34安装于滑块32，定位件34的一端位于第二侧14，以并用于与方向盘40连接。

需要说明的是，方向盘40设有装配孔，装配孔位于与转向柱连接的内花键孔旁边，定位件34通过该装配孔与方向盘40连接。应当理解的是，定位件34位于第二侧14的一端被构造为与上述装配孔相匹配，例如，使定位件34位于第二侧14的一端的尺寸与装配孔的尺寸相匹配。

进一步地，由于方向盘40的装配孔的轴线方向与内花键孔的轴线方向平行，因此设置定位件34位于第二侧14的一端沿第一方向纵长延伸，以使定位件34与装配孔适配。

更进一步地，定位件34位于第二侧14的一端设有螺纹，且定位件34相对连接座10可转动。其原因在于，方向盘40的装配孔设有内螺纹，通过在定位件34位于第二侧14的一端设置螺纹，使定位件34可与方向盘40固定连接，且螺纹连接的方式使得定位件34易于与方向盘40拆装。通过设置定位件34可相对连接座10转动，使定位件34旋转拧入装配孔的过程中，连接座10不会随着定位件34转动，从而避免了操作不便的情况发生。

在一个实施例中，定位件34相对滑块32可转动。

在另一个实施例中，定位件34与滑块32固定连接，滑块32相对连接座10可转动。

具体地，如图1所示，滑块32被构造为呈圆柱状，滑块32的轴线与第一方向平行，以使滑块32可在滑槽16内沿其自身轴线转动。

进一步地，滑块32沿第一方向设有贯穿其的第二螺纹孔，定位件34与第二螺纹孔螺纹连接。

一些实施例中，如图1所示，滑槽16沿与第一方向垂直的第二方向纵长延伸，以使在调整定位机构30相对连接座10的位置时，定位机构30无需在滑槽16内转弯，避免出现定位机构30在滑槽16内卡住的情况，使定位机构30沿滑槽16的路径顺畅滑动。

在一个实施例中，如图1和图2所示，滑槽16包括两个，两个滑槽16分别位于第一螺纹孔在第二方向上的两侧。定位机构30包括两个，两个定位机构30分别滑动配合于两个滑槽16。需要说明的是，方向盘40设有位于内花键孔轴线两侧的两个装配孔，且两个装配孔的轴线均与内花键孔的轴线平行。通过设置两个定位机构30，使方向盘拆卸工具可通过两个定位机构30与两个装配孔分别对应连接，从而提高了方向盘拆卸工具与方向盘40之间的连接可靠性，防止拉拔方向盘40时方向盘40从定位机构30松脱。

进一步地，当两个定位件34均与对应的滑块32固定连接，且两个定位件34分别与方向盘40螺纹连接时，设置滑块32与滑槽16的第一侧12和第二侧14具有间隙。如此，在将两个定位件34分别旋入两个装配孔的过程中，该间隙可容纳定位机构30与滑槽16间一定的相对位移。将定位件34与装配孔连接时，可先将其中一个定位件34向装配孔中拧入一定深度，使与其对应连接的滑块32触碰到连接座10的第二侧14的内表面，此时另一定位机构30的滑块32触碰到连接座10的第一侧12的内表面，然后再将该另一定位件34向装配孔内旋入，重复上述操作直至两个定位件34均处于适当位置。通过设置间隙，使两个定位机构30可依次相对连接座10沿第一方向运动，从而提高了方向盘拆卸工具的操作便捷性。

一些实施例中，如图1所示，两个滑槽16彼此远离的端部分别贯穿连接座10沿第二方向上的两端，方向盘拆卸工具还包括两个盖板50，两个盖板50分别设于连接座10沿第二方向上的两端，以防止定位机构30脱离滑槽16。通过设置滑槽16的端部贯穿连接座10，使定位机构30可从滑槽16拆下，使零件损坏时可以更换。

具体地，连接座10沿第二方向上的两端均分别设有至少两个第三螺纹孔，每一盖板50设有与连接座10一端的第三螺纹孔一一对应的第四螺纹孔。方向盘拆卸工具还包括多个螺纹连接件60，螺纹连接件60一一对应地穿设于第四螺纹孔和第三螺纹孔，以使盖板50与连接座10可拆卸地连接。

一些实施例中，连接座10沿第二方向上的两端的端面彼此平行，且连接座10在第一方向上的第一侧12和第二侧14彼此平行。
